Classful dan Classless routing protocol

Classful dan Classless routing protocol

·         Classful Routing Protocol adalah : penerapan subnet secara penuh atau default. /24,/16,/8 artinya penggunaan kelas full dikonsep ini. Classful routing protocols juga ialah suatu protocol dimana protokol ini tidak ‘membawa’ routing mask information ketika update routing atau routing advertisements. Ia hanya membawa informasi ip-address saja, dan menggunakan informasi default mask sebagai mask-nya. Dynamic routing Classfull : Rip V1, IGRP.

Classfull merupakan metode pembagian IP address berdasarkan kelas dimana IP address (yang berjumlah sekitar 4 milyar) dibagi kedalam lima kelas yakni:
Address kelasA
1 bit pertama IP Address-nya“0”
Address kelas B
2 bit pertama IP Address-nya“10”
Address kelas C
3 bit pertama IP Address-nya“110”
Address kelas D
4 bit pertama IP Address-nya“1110”
Address kelas E
4 bit pertama IP Address-nya“1111”
kelemahan dari classful routing protocols ialah tak dapat men-suport VLSM.

o   RIP : Routing Information Protocol.

RIP (akronim, dibaca sebagai rip) termasuk dalam protokol distance-vector, sebuah protokol yang sangat sederhana. Protokol distance-vector sering juga disebut protokol Bellman-Ford, karena berasal dari algoritma perhitungan jarak terpendek oleh R.E. Bellman, dan dideskripsikan dalam bentuk algoritma-terdistribusi pertama kali oleh Ford dan Fulkerson.

Distance vector protocol – merawat daftar jarak tempuh ke network-network lain berdasarkan jumlah hop, yakni jumlah router yang harus lalui oleh paket-paket untuk mencapai address tujuan. RIP dibatasi hanya sampai  15 hop. Broadcast di-update dalam setiap 30 detik untuk semua RIP router guna menjaga integritas. RIP cocok dimplementasikan untuk jaringan kecil.

o   IGRP : IGRP merupakan  distance vector  IGP. Routing distance vector mengukur jarak secara matematik. Pengukuran ini dikenal dengan nama distance vector. Router yang menggunakan distance vector harus mengirimkan semua atau sebagian table routing dalam pesan  routing update dengan interval waktu yang regular ke semua router tetangganya

·         Classless Routing Protocol artinya: kita dapat mengunakan semua subnet yang dapat digunakan maksudnya kita dapat menggunakan metode VLSM pada penerapannya.
Dynamic routing ClassLess : IS-IS,Rip V2,OSPF,EIGRP, dan BGP.

o   EIGRP

Kelebihan utama yang membedakan EIGRP dari protokol routing lainnya adalah EIGRP termasuk satu-satunya protokol routing yang menawarkan fitur backup route, dimana jika terjadi perubahan pada network, EIGRP tidak harus melakukan kalkulasi ulang untuk menentukan route terbaik karena bisa langsung menggunakan backup route. Kalkulasi ulang route terbaik dilakukan jika backup route juga mengalami kegagalan.

o   BGP : Border Gateway Protocol atau yang sering disingkat  BGP merupakan salah satu jenis routing protocol yang ada di dunia komunikasi data. Sebagai sebuah routing protocol, BGP memiliki kemampuan melakukan pengumpulan rute, pertukaran rute dan menentukan rute terbaik menuju ke sebuah lokasi dalam jaringan. Routing protocol juga pasti dilengkapi dengan algoritma yang pintar dalam mencari jalan terbaik. Namun yang membedakan BGP dengan routing protocol lain seperti misalnya OSPF dan IS-IS ialah, BGP termasuk dalam kategori routing protocol jenis Exterior Gateway Protocol (EGP). BGP merupakan distance vector exterior gateway protocol yang bekerja secara cerdas untuk merawat path-path ke jaringan lainnya. Up date-update dikirim melalui koneksi TCP.

o   OSPF : Open  Shortest Path First. Link state protocol—menggunakan kecepatan jaringan berdasarkan metric untuk menetapkan path-path ke jaringan lainnya. Setiap router merawat map sederhana dari keseluruhan jaringan. Update-update dilakukan via multicast, dan dikirim. Jika terjadi perubahan konfigurasi. OSPF cocok untuk jaringan besar.

OSPF adalah sebuah protocol standar terbuka yg telah dimplementasikan oleh sejumlah vendor jaringan.  Jika Anda memiliki banyak router, dan tidak semuanya adalah cisco, maka Anda tidak dapat menggunakan EIGRP, jadi pilihan Anda tinggal RIP v1, RIP v2, atau OSPF. Jika itu adalah jaringan besar, maka pilihan Anda satu-satunya hanya OSPF atau sesuatu yg disebut route redistribution-sebuah layanan penerjemah antar-routing protocol.

o   RIP versi 2 (RIP-2 atau RIPv2) berupaya untuk menghasilkan beberapa perbaikan atas RIP, yaitu dukungan untuk VLSM, menggunakan otentikasi, memberikan informasi hop berikut (next hop), dan multicast. Penambahan informasi subnet mask pada setiap route membuat router tidak harus mengasumsikan bahwa route tersebut memiliki subnet mask yang sama dengan subnet mask yang digunakan padanya.

RIP-2 juga menggunakan otentikasi agar dapat mengetahui informasi routing mana yang dapat dipercaya. Otentikasi diperlukan pada protokol routing untuk membuat protokol tersebut menjadi lebih aman. RIP-1 tidak menggunakan otentikasi sehingga orang dapat memberikan informasi routing palsu. Informasi hop berikut pada RIP-2 digunakan oleh router untuk menginformasikan sebuah route tetapi untuk mencapai route tersebut tidak melewati router yang memberi informasi, melainkan router yang lain. Pemakaian hop berikut biasanya di perbatasan antar-AS.

ARP & TCP/IP

ARP

Address Resokution Protokol (ARP) atauy dalam bahasa Indonesia, Protokol Resolusi Alamat disingkat PRA adalah sebuah protokol dalam TCP/IP Protocol Suite yang bertanggungjawab dalam melakukan resolusi alamat IP ke dalam alamat Media Access Control (MAC Address). ARP didefinisikan di dalam RFC 826.

Ketika sebuah aplikasi yang mendukung teknologi protokol jaringan TCP/IP mencoba untuk mengakses sebuah host TCP/IP dengan menggunakan alamat IP, maka alamat IP yang dimiliki oleh host yang dituju harus diterjemahkan terlebih dahulu ke dalam MAC Address agar frame-frame data dapat diteruskan ke tujuan dan diletakkan di atas media transmisi (kabel, radio, atau cahaya), setelah diproses terlebih dahulu oleh Network Interface Card (NIC). Hal ini dikarenakan NIC beroperasi dalam lapisan fisik dan lapisan data-link pada tujuh lapis model referensi OSI dan menggunakan alamat fisik daripada menggunakan alamat logis (seperti halnya alamat IP atau nama NetBIOS) untuk melakukan komunikasi data dalam jaringan.

Jika memang alamat yang dituju berada di luar jaringan lokal, maka ARP akan mencoba untuk mendapatkan MAC address dari antarmuka router lokal yang menghubungkan jaringan lokal ke luar jaringan (di mana komputer yang dituju berada).

 (TCP/IP)

Agar jaringan intrenet ini berlaku semestinya harus ada aturan standard yang mengaturnya karena itu diperlukan suatu protokol internet.

Sejarah TCP/IP

            Internet Protocol dikembangkan pertama kali oleh Defense Advanced Research Projects Agency ( DARPA) pada tahun 1970 sebagai awal dari usaha untuk mengembangkan protokol  yang dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah, yang masing-masing jaringan tersebut menggunakan teknologi yang berbeda. Protokol utama yang dihasilkan proyek ini adalah Internet Protocol (IP). Riset yang sama dikembangkan pula yaitu beberapa protokol level tinggi yang didesain dapat bekerja  dengan IP. Yang paling penting dari proyek tersebut adalah Transmission Control Protocol (TCP), dan semua grup protocol diganti dengan TCP/IP suite. Pertamakali TCP/IP diterapkan di ARPANET, dan mulai berkembang  setelah Universitas California di Berkeley mulai menggunakan TCP/IP  dengan sistem operasi  UNIX.  Selain Defense Advanced Research Projects Agency (DARPA) ini yang mengembangkan Internet Protocol, yang juga mengembangkan TCP/IP adalah Department of defense (DOD).

Istilah-istilah didalam Internet Protocol



Seperti halnya protokol  komunikasi yang lain, maka  TCP/IP pun mempunyai beberapa layer, layer-layer itu adalah :

--             IP (internet protocol) yang berperan dalam pentransmisian paket data dari node ke node. IP mendahului setiap paket  data berdasarkan  4 byte (untuk versi IPv4) alamat tujuan (nomor IP). Internet authorities  menciptakan range angka untuk organisasi yang berbeda. Organisasi menciptakan grup dengan nomornya  untuk departemen. IP bekerja pada  mesin gateaway yang memindahkan data dari departemen ke organisasi kemudian ke region dan kemudian ke seluruh dunia.

--             TCP (transmission transfer protocol) berperan didalam memperbaiki pengiriman data yang benar dari suatu klien ke server. Data dapat hilang di tengah-tengah jaringan. TCP dapat mendeteksi error atau data yang hilang dan kemudian  melakukan transmisi ulang sampai data diterima dengan benar dan lengkap.

--             Sockets yaitu merupakan nama yang diberikan kepada subrutin paket yang menyediakan akses ke TCP/IP pada kebanyakan sistem.

Bebrapa hal penting didalam TCP/IP

1. Jaringan Peminta Terendah  (Network of Lowest Bidders)

            IP dikembangkan untuk membuat sebuah network of networks (Internet). Individual machine dihubungkan ke LAN (ethernet atau Token ring). TCP/IP membagi LAN dengan user yang lain (Novell file server, windows dll). Satu devais menyediakan TCP/IP menghubungkan antara LAN dengan dunia luar.

            Untuk meyakinkan bahwa semua tipe sistem dari berbagai vendor dapat berkomunikasi, maka penggunaan TCP/IP distandarkan pada  LAN. Dengan bertambahnya kecepatan mikroprossesor, fiber optics, dan saluran telepon digital maka telah menciptakan beberapa pilihan teknologi baru diantaranya yaitu ISDN, frame relay, FDDI, Asynchronous Transfer Mode (ATM).

            Rancangan asli dari TCP/IP adalah sebagai sebuah  network of  networks yang cocok dengan penggunaan teknologi sekarang ini.  Data TCP/IP dapat dikirimkan melalui sebuah LAN, atau dapat dibawa dengan  sebuah jaringan internal corporate SNA, atau data dapat terhubung  pada TV kabel . Lebih jauh lagi, mesin-mesin yang  berhubungan pada salah satu jaringan tersebut   dapat berkomunikasi dengan jaringan yang lain melalui gateways yang disediakan vendor jaringan .

2. Masalah Pengalamatan

            Dalam sebuah jaringan SNA , setiap mesin mempunyai Logical Units dengan alamat jaringan  masing-masing. DECNET, Appletalk, dan Novell IPX  mempunyai rancangan untuk membuat nomor untuk setiap jaringan lokal dan untuk setiap workstation yang terhubung ke jaringan.

            Pada bagian utama  pengalamatan lokal network, TCP/IP membuat nomor unik untuk setiap workstation di seluruh dunia. Nomor IP adalah nilai 4 byte (IPv4) dengan konvensi merubah setiap byte ke dalam nomor  desimal (0 sampai 255 untuk IP yang digunakan sekarang) dan memisahkan setiap bytes  dengan periode. Sebagai contoh misalnya 130.132.59.234.

            Sebuah organisasi dimulai dengan mengirimkan electronic mail ke Hostmaster@INTERNIC.NET meminta untuk pembuatan nomor jaringan. Hal ini dimungkinkan bagi hampir setiap orang untuk  memperoleh nomor untuk jaringan "small class C" dengan 3 bytes pertama meyatakan jaringan dan byte terakhir menyatakan individual komputer. Organisasi yang lebih besar dapat memperoleh jaringan "Class B" dengan 2 bytes pertama menyatakan jaringan dan 2 bytes terakhir menyatakan menyatakan masing-masing workstation sampai mencapai 64.000 individual workstation. Contoh  Jaringan Class B Yale adalah 130.132, jadi semua komputer dengan IP address 130.132.*.* adalah dihubungkan melalui Yale.



Kemudian organisasi berhubungan dengan intenet melalui satu dari beberapa jaringan regional  atau  jaringan khusus.  vendor jaringan diberi nomor pelanggan networks dan ditambahkan ke dalam  konfigurasi routing dalam masing-masing mesin.

            Tidak ada rumus matematika yang mengubah nomor 192.35.91 atau 130.132 menjadi "Yale University" atau "New Haven". Mesin-mesin yang mengatur jaringan regional yang besar  atau  routers Internet pusat dapat menentukan lokasi jaringan-jaringan tersebut dengan mencari setiap nomor jaringan tersebut dalam tabel. Diperkirakan ada ribuan jaringan class B dan jutaan jaringan class C. Pelanggan yang terhubung dengan Internet, bahkan perusahaan besar seperti IBM tidak perlu untuk memelihara informasi pada jaringan-jatingan yang lain. Mereka mengirim semua eksternal data ke regional carrier yang mereka langgan, dan regional carrier mengamati dan memelihara tabel dan melakukan  routing  yang tepat.

3. Subnets

            Meskipun pelanggan individual tidak membutuhkan nomor tabel jaringan atau menyediakan eksplisit routing, tapi untuk kebanyakan jaringan class B dapat diatur secara internal sehingga lebih kecil dan versi organisasi jaringan yang lebih sederhana. Biasanya membagi dua byte  internal assignment menjadi satu byte nomor departmen dan satu byte Workstation ID.

            Enterprise network dibangun dengan menggunakan TCP/IP router box secara komersial. setiap router mempunyai tabel dengan 255 masukan  untuk  mengubah satu byte nomor departmen menjadi pilihan tujuan ethernet  yang terhubung ke salah satu router. Misalnya, pesan ke 130.132.59.234 melalui jaringan regional National dan New  England  berdasarkan bagian nomor 130.132. Tiba di Yale, 59 department ID memilih ethernet connector .  234 memilih workstation tertentu  pada LAN. Jaringan Yale harus diupdate sebagai ethernet baru dan departemen ditambahkan, tapi tidak dipengaruhi oleh perubahan dari luar atau perpindahan mesin dalam departemen.

4. Jalur-jalur tak tentu

            Setiap kali sebuah pesan tiba pada sebuah IP router,  maka router akan  membuat keputusan  ke mana berikutnya pesan tersebut akan dikirimkan. Ada konsep satu waktu tertentu  dengan preselected  path untuk semua traffic. Misalkan sebuah perusahaan dengan fasilitas di New York, Los Angles, Chicago dan Atlanta.  Dapat dibuat jaringan dari empat jalur telepon  membentuk sebuah loop (NY ke Chicago ke LA ke Atlanta ke NY). Sebuah pesan tiba di router NY dapat pergi ke LA melalui Chicago atau melalui Atlanta. jawaban  dapat kembali ke jalan lain.

            Bagaimana sebuah router dapat membuat keputusan antara router dengan router? tidak ada jawaban yang benar. Traffic dapat dipetakan dengan algoritma "clockwise" (pergi ke NY ke Atlanta, LA ke chicago). Router dapat menentukan, mengirimkan pesan ke Atlanta kemudian selanjutnya ke ke Chicago. Routing yang lebih baik adalah dengan mengukur pola traffic dan mengirimkan data melalui link yang paling tidak sibuk.

            Jika satu saluran telepon dalam satu jaringan rusak, pesan dapat tetap mencapai tujuannya melalui jalur yang lain. Setelah kehilangan jalur dari NY ke Chicago, data dapat dikirim dari NY ke Atlanta  ke LA  ke Chicago. Dengan begitu maka jalur akan berlanjut meskipun dengan kerugian performance menurun.

Perbaikan seperti ini merupakan bagian tambahan pada desain IP.

5. Masalah yang Tidak Diperiksa (Undiagnosed Problem)

            Jika ada error terjadi, maka dilaporkan ke network authorities. Error tersebut harus dibenarkan atau diperbaiki. IP, didesain untuk dapat tahan dan kuat. Kehilangan node atau jalur adalah hal  biasa, tetapi jaringan harus tetap jalan. Jadi IP secara otomatis  menkonfigurasi ulang dirinya sendiri bila terjadi sesuatu yang salah. Jika banyak redundancy  yang dibangun ke dalam sistem maka komuniksi tetap berlangsung dan terjaga. TCP dirancang untuk memulihkan node atau saluran yang gagal dimana propagasi routing table berubah untuk semua node router. Karena proses updating memerlukan waktu yang lama , TCP agak lambat untuk menginisiasi  pemulihan.

6. Mengenai Nomor IP

            Setiap perusahaan besar atau perguruan tinggi yang terhubung ke internet harus mempunyai level intermediet network. beberapa router  mungkin dikonfigurasi untuk berhubungan dengan bebarapa department LAN. Semua traffic di luar organisasi dihubungkan dengan koneksi tunggal ke jaringan provider regional.

Jadi, pemakai akhir  dapat menginstall TCP/IP pada PC tanpa harus tahu jaringan regional . Tiga bagian informasi dibutuhkan :

--             IP address dibuat pada PC

--              Bagian dari IP address (subnet mask) yang membedakan mesin lain dalam LAN      yang sama (pesan dapat dikirim secara langsung ) dengan mesin-mesin di departemen lain atao dimanapun di seluruh dunia ( yang dikirimkan ke router mesin)

--              IP address dari router mesin yang menghubungkan LAN tersebut dengan dunia luar.

7.  Susunan TCP/IP protocol

            Internet pada mulanya didesain dengan dua kriteria utama. Dua kriteria ini mempengaruhi dan membentuk hardware dan software yang digunakan sekarang. Kriteria  tersebut : Jaringan harus melakukan  komunikasi antara para peneliti di belahan dunia yang berbeda, memungkinkan meraka dapat berbagi dan berkomunikasi mengenai penelitian mereka satu sama lain. Sayangnya, riset memerlukan berbagai komputer dari beragam platform dan arsitektur jaringan yang berbeda untuk keperluan keilmuan. Maka untuk itu diperlukan protocol suite untuk dapat berhubungan dengan berbagai platforms hardware yang berbeda dan bahkan sistem jaringan yang berbeda. Lebih jauh lagi, network harus merupakan jaringan komunikasi yang kuat yang mempunyai kemampuan dapat bertahan dari serangan nuklir. Rancangan ini memebawa ke arah desentralisasi jaringan yang terdiri dari jaringan yang terpisah, lebih kecil, jaringan yang diisolasi yang mempunyai kemampuan otomatis bila diperlukan.

            Layer menyediakan level abstrsaksi untuk software dan menaikkan kemampuan menggunakan kembali dan kebebasan platform. Layer-layer tersebut dimaksudkan untuk benar-benar terpisah dari satu sama lain dan juga independen. Layer tersebut tidak mengandalkan informasi detail dari layer yang lain. Arsitektur rancangan ini membuat lebih mudah untuk melakukan pemeliharaan karena layer dapat didesain ulang atau dikembangkan tanpa merusak integritas protokol stack.

            TCP/IP protocol suite terdiri dari 4 layers: Applikasi, Transport, Internetwork, dan network interface. Layer tersebut dapat dilihat sebagai hirarki seperti di bawah ini :

            Layer Applikasi adalah sebuah aplikasi yang mengirimkan data ke transport layer. Misalnya FTP, email programs dan web browsers.

            Layer Transport bertanggung jawab untuk komunikasi antara aplikasi. Layer ini mengatur aluran informasi dan mungkin menyediakan pemeriksaan error. Data dibagi kedalam beberapa paket yang dikirim ke internet layer dengan sebuah header. Header mengandung alamat tujuan, alamat sumber dan checksum. Checksum  diperiksa oleh mesin penerima  untuk melihat apakah paket tersebut ada yang hilang pada rute.

            Layer Internetwork bertanggung jawab untuk komunikasi antara mesin. Layer ini meg-engcapsul paket dari transport layer ke dalam IP datagrams dan menggunakan algoritma routing untuk menentukan kemana datagaram harus dikirim. Masuknya datagram diproses dan diperiksa kesahannya sebelum melewatinya pada Transport layer.

            Layer networks interface adalah level yang paling bawah dari susunan TCP/IP. Layer ini adalah device driver yang memungkinkan datagaram IP dikirim ke atau dari pisikal network. Jaringan dapaat berupa sebuah kabel, Ethernet, frame relay, Token ring, ISDN, ATM jaringan, radio, satelit atau alat lain yang dapat mentransfer data dari sistem ke sistem. Layer network interface adalah abstraksi yang memudahkan komunikasi antara multitude arsitektur network.

OSI 7 Layer

OSI 7 Layer Networking

Ø  Sejarah OSI layer

Sejarah singkat Model OSI Dahulu pada era 70-an, banyak perusahaan software maupun hardware yang membuat System Network Architecture (SNA), yang antara lain IBM, Digital, Sperry, Burough dsb. Tentunya masing – masing perusahaan tersebut membuat aturan-aturan sendiri yang satu sama lain tidak sama, misalkan IBM mengembangkan SNA yang hanya memenuhi kebutuhan komputer-komputer IBM. Dari sini kemudian timbul masalah misalkan jaringan komputer menggunakan SNA produk IBM ingin dihubungkan dengan SNA produk Digital tentunya tidak bisa, hal ini disebabkan protokolnya tidak sama. Analoginya, misalkan berbicara dengan bahasa jawa, tentunya akan dimengerti pula orang lain yang juga bisa berbahasa Jawa, misalkan berbicara dengan orang Sunda apakah bahasa bisa jawa diterima oleh orang tersebut? tentunya tidak? Masalah ini bisa diselesaikan jika anda berbicara menggunakan bahasa standar yang tentunya bisa dimengerti lawan bicara anda.

Menghadapi kenyataan ini, kemudian The International Standard Organization (ISO) pada sekitar tahun 1980-an, meluncurkan sebuah standar model referensi yang berisi cara kerja serangkaian protokol SNA. Model referensi ini selanjutnya dinamakan Open System Interconnection (OSI). Model Referensi OSI terdiri dari 7 buah bagian (layer), yang masing-masing layer mempunyai tugas sendiri-sendiri. Dikarenakan OSI terdiri dari 7 macam layer, maka model referensi OSI seringkali disebut 7 OSI layer.

Berbagai isu pada desain OSI telah berevolusi dari model jaringan yang disebut CYCLADES (saya juga gak tau nama apa ini?). Hal ini juga mempengaruhi desain arsitektur internet saat itu. Sejak pengoprasian dari model Layer OSI, kerja teknologi internet telah menjadi sangat halus.

Ø  Penjelasan 7 lapisan OSI

Layer OSI atau diistilahkan dengan lapisan OSI lahir sejak tahun 1977. OSI adalah Open Source Interface dan Model Referensi OSI adalah satu-satunya set protokol yang mengatur berbagai aspek dari jaringan komputer. Berbagai tahapan dalam jaringan komputer dapat dasarnya dapat dikompilasi model OSI. Banyak protokol yang berhubungan ke lapisan jaringan berada dalam tahap dari model lapisan OSI. Seorang administrator jaringan harus mengetahui fungsi dari protokol ini sehingga memiliki pemahaman yang lebih baik mengenai subjek jaringan kompuer.

Ø  7 bagian OSI

Gambaran dari 7 lapisan OSI

7. Application, layer yang mendefinisikan pelayanan komunikasi jaringan dalam bentuk aplikasi seperti: Telnet, FTP, HTTP, SMTP, SNMP, SSH

6. Presentation, layer yang mendefinisikan format data seperti ASCII, HTML, JPG dan lainnya yang dikirimkan ke jaringan yang dapat dimanipulasi sehingga bisa di mengerti oleh penerima / kita contohnya anda menerima email tapi tidak bisa tertampil secara sempurna karena ada format yang tidak dikenali. Hal ini merupakan kegagalan dari layer presentasi

5. Session, layer yang mendefinisikan bagaimana memulai mengontrol dan menghentikan sebuah conversation/komunikasi antar mesin, contohnya kalo kita ambil uang di mesin ATM dari memasukan pin sampai dengan mengambil uang yang sebelumnya mesin berkomunikasi dengan server dahulu tentang saldo rekening anda dan jumlah yang anda minta. Dalam Session kita bisa menjumpai SQL, NFS, RPC dan lain-lainnya

4.Transport, layer yang mendefinisikan managemen dari virtual circuit antar host dalam jaringan yang mengandung rangkain protocol dan permasalahan transprotasi data. Dilayer ini mengatur arus koneksi dan pengendalian error dalam proses pengiriman paket data seperti TCP, UDP dan SPX

3. Network, layer yang mendefinisikan akhir pengiriman paket data dimana computer mengidentifikasi logical address sepert IP Adreses bagaimana menuruskan / routing (oleh router) untuk siapa pengiriman paket data.Layer ini juga mendefinisikan fragmentasi dari sebuah paket dengan ukuran unit yang lebih kecil. Router adalah contoh yang tepat dari definisi layer ini.

2. Data Link, layer ini lebih menspesifikan pada bagaimana paket data didistribusikan / ditransfer data melalui media particular, atau lebih yang kita kenal seperti Ethernet, hub dan switches

1. Physical, Layer terendah ini mendefinisikan media fisik dari transmisi paket data dimana protocol digunakan seperti Ethernet pinout, Kabel UTP (RJ45, RJ48 dsb) kita bisa perkirakan layer ini tentang kabel dan konektornya.

tugas PBD

Nama/nim anggota kelonpok:

1. M. Afnan kurniansyah/10.41010.0268
2. M. ALi Akbar/
3. Habibi

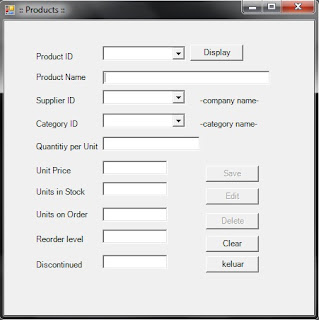

Tampilan awal dari form adalah sbb:

Dan setelah memilih product ID kemudian klik display, maka tampilannya sbb:

untuk koneksi dengan database menggunakan script berikut

Public koneksi_ku As String = "data source =.\sqlexpress; database =northwind; integrated security =true"

    Dim perintah As SqlCommand

    Dim reader As SqlDataReader

    Sub categoryname()

    Dim cn As New SqlConnection(koneksi_ku)

    Dim sqlRak As String = "select categoryname from categories where categoryID = '" & cmbCategoryID.Text & "'"

    cn.Open()

pengisian combo box product id sbb

Dim cn As New SqlConnection(koneksi_ku)

        Dim sqlRak As String = "select ProductID from products"

        cn.Open()

        perintah = New SqlClient.SqlCommand

        perintah.Connection = cn

        perintah.CommandType = CommandType.Text

        perintah.CommandText = sqlRak

        reader = perintah.ExecuteReader

        While reader.Read

            cmbProductID.Items.Add(Trim(reader("ProductID")))

        End While

        reader.Close()

        perintah.Dispose()

syntax untuk mengedit product

Dim cn As New SqlConnection(koneksi_ku)

        Dim sql As String = "update products set ProductID = '" & cmbProductID.Text & "', productname = '" & txtProductName.Text & "',SupplierID = '" & cmbSupplierID.Text & "', CategoryID = '" & cmbCategoryID.Text & "', quantityperunit = '" & txtQuantity.Text & "', Unitprice = '" & txtUnitPrice.Text & "', unitsinstock = '" & txtUnitStok.Text & "', unitsonorder = '" & txtUnitOrder.Text & "', reorderlevel = '" & txtReorderLevel.Text & "', discontinued = '" & txtDiscontinued.Text & "' where productID = '" & cmbProductID.Text & "'"

        cn.Open()

        perintah = New SqlClient.SqlCommand

        perintah.Connection = cn

        perintah.CommandType = CommandType.Text

        perintah.CommandText = sql

        perintah.ExecuteNonQuery()

        perintah.Dispose()

        MsgBox("Data telah terupdate", MsgBoxStyle.Information, "Informasi")

Syntax untuk menginsert product

Dim cn As New SqlConnection(koneksi_ku)

        Dim sqlupdate As String = "insert into products values ('" & cmbProductID.Text & "', '" & txtProductName.Text & "', '" & cmbSupplierID.Text & "', '" & cmbCategoryID.Text & "', '" & txtQuantity.Text & "', '" & txtUnitPrice.Text & "', '" & txtUnitStok.Text & "', '" & txtUnitOrder.Text & "', '" & txtReorderLevel.Text & "', '" & txtDiscontinued.Text & "')"

        cn.Open()

        perintah = New SqlClient.SqlCommand

        perintah.Connection = cn

        perintah.CommandType = CommandType.Text

        perintah.CommandText = sqlupdate

        perintah.ExecuteNonQuery()

        perintah.Dispose()

        MsgBox("Data telah tersimpan", MsgBoxStyle.Information, "Informasi")

Syntax untuk delete

  Dim cn As New SqlConnection(koneksi_ku)

        Dim sqlhapus As String = " delete from products where productID='" & cmbProductID.Text & "'"

        cn.Open()

        perintah.Connection = cn

        perintah.CommandType = CommandType.Text

        perintah.CommandText = sqlhapus

        perintah.ExecuteNonQuery()

        perintah.Dispose()

        MsgBox("Data telah dihapus", MsgBoxStyle.Information, "Informasi")
